数显应力仪PSV-413K

适用范围：

适合于检测灯等有复杂构造的产品。

检测高密度的塑料产品，如隐形眼镜等。

检测光学晶体，如氟化钙等

基本参数：

型号：PSV-413K

光程差范围：0-560nm

测量精度：±3nm

仪器示值分辨率：0.3nm

测样有效区域：W200×D200mm

测量空间高度：max258mm

光源：暖白 LED 10W

电源：直流24V（带有220V适配器）

尺寸：长*宽*高370*300*464mm

重量：约16Kg

规格:

1、偏光应力仪光场亮度≥120cd/m2 ；

2、该款应力仪偏振场200*200mm；

3、偏光应力仪构造：检偏镜和起偏镜之间分别置入1/4波片及全波片（波长为565nm），波片的慢轴与起偏镜的偏振平面成90度；

4、检偏镜最上面有旋转角度的测量装置（刻度值为1度，最大测量范围为180度）；

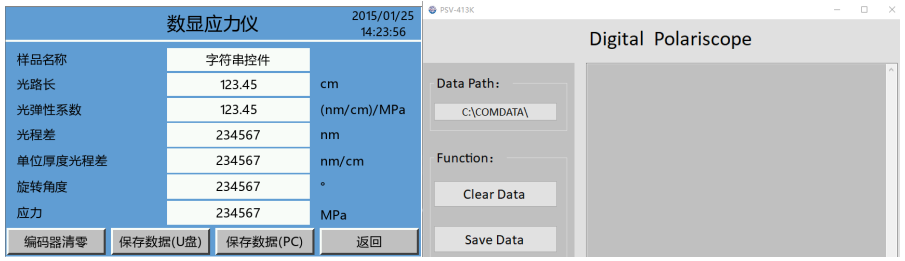

5、触摸屏实时显示样品应力测量结果；

6、测量结果数据可以保存至U盘及电脑；

7、操作界面可实现多种语言切换；

8、测量样品空间高度可以调节，最大调节高度258mm；

检测方法：

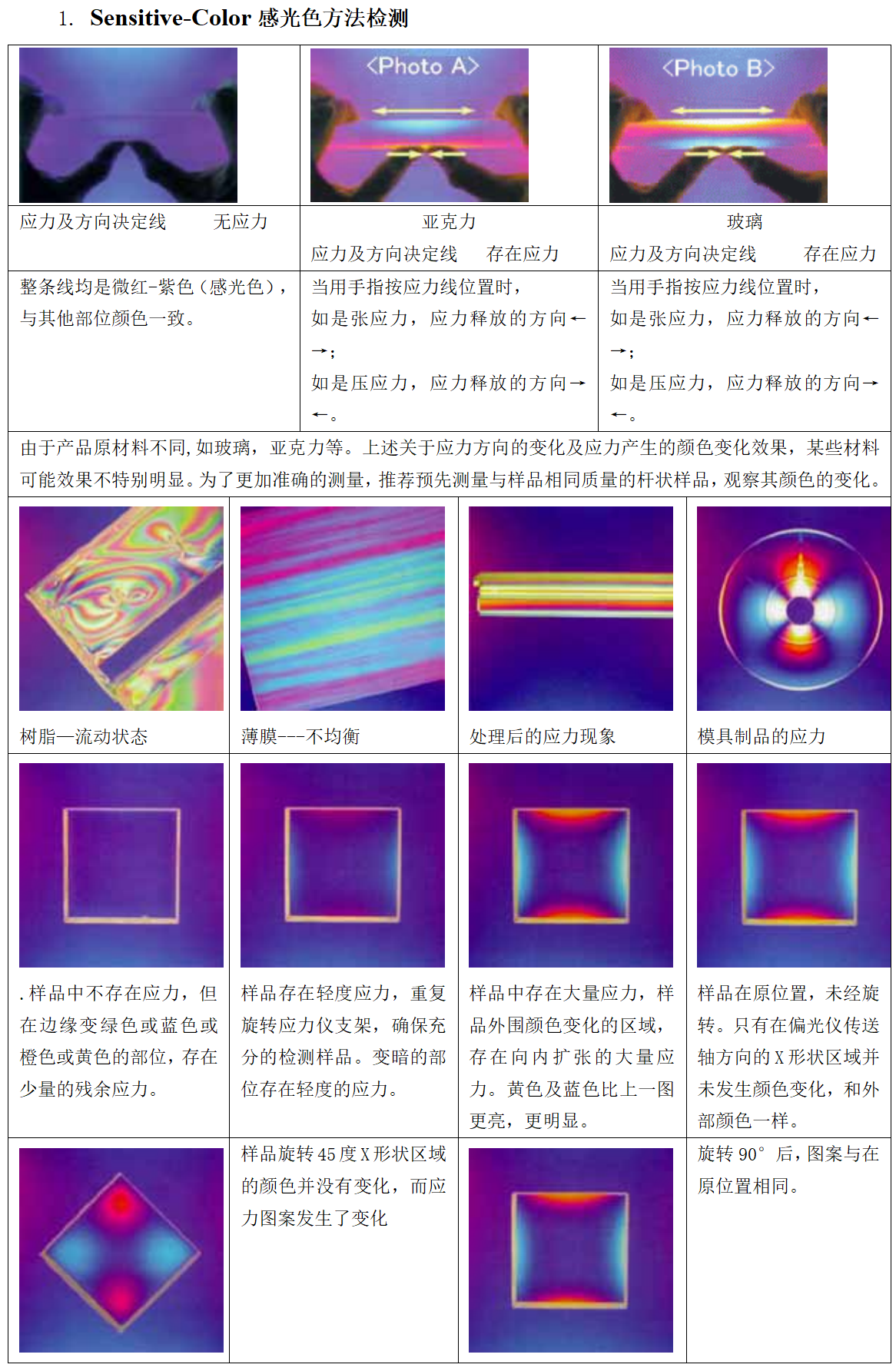

1. Sensitive-Color感光色方法检测

  感光色方法测量，整个视野呈微红-紫色，这种彩色分为被成为感光色。

放进样品，存在应力的部位呈绿-蓝色或橙黄-黄色。并确定应力性质是压力或张力。

不存在应力的样品部位则呈微红-紫色。

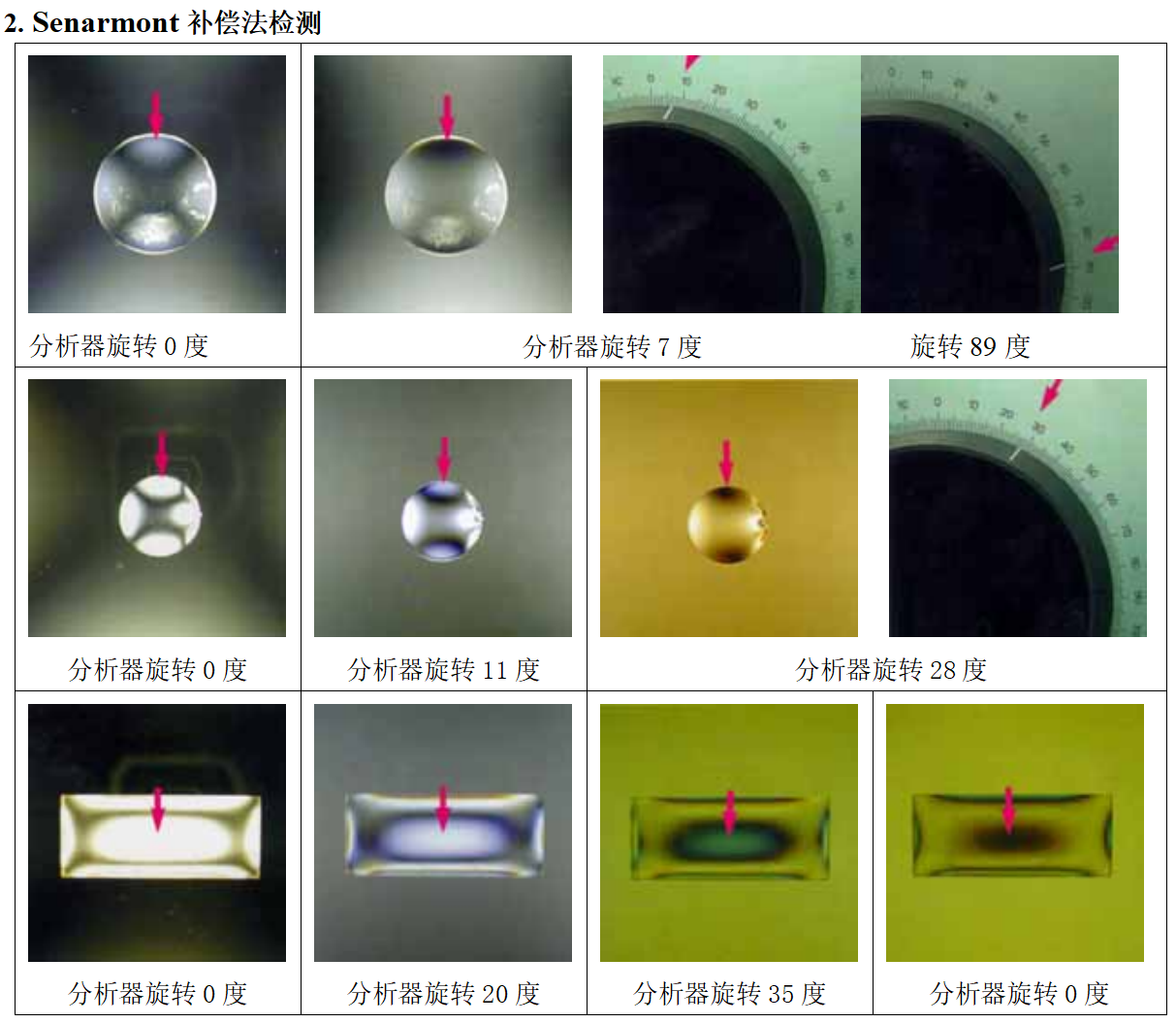

2. SenarmonMethod 补偿法

   Senarmont补偿法可以进行应力定量分析检测。打开电源，未放样品整个视野范围是黑褐色的，放入样品，不旋转检偏镜，观测出最亮点即为应力最大点。旋转检偏镜上的刻度盘，直至最亮点变成黑褐色，通过触摸屏输入样品的厚度及光弹系数，即可计算出样品的应力值。

计算公式：应力＝光程差/(被测点的光路长 * 光弹系数)
