电脑半自动偏光应力仪PSV-702

        PSV-702采用自动Senarmont补偿法（塞纳蒙），定量测量透明体内部应力。之前的手动Senarmont补偿法，观测者需要旋转刻度罗盘来判别最亮位置与最暗位置，因此很容易产生误差。

        本装置会自动检测图像的亮度，从而减少人为误差。并配有变焦距镜头，也可以检测小尺寸样品。配有电脑，便于保存测定的数据及图像。另外还可以通过感光色法检测，从而更加明确应力的方向。

        Senarmont（补偿法）；与感光色法两种方法进行应力检测，采用了机器视觉的处理方法，使测量精度大大提升；可对各种形状的透明体玻璃产品进行应力测量，不仅可以检测应力大小，也可检测应力的方向（压缩应力或拉伸应力）；配有计算机及专用测量软件，即能减少由于人为因素所产生的测量误差，也能将检测数据进行保存和管理，

测量原理：以光弹性原理为依据进行测定。

  特点：减少人为误差

     预先输入测定对象的光弹性系数及深度，可以自动演算出应力大小

   用途：玻璃制品残留应力的定量检测

     塑料制品的应力检测

     光学薄膜的位相差测定

     结晶材料应力的有无等

仪器参数：

型号：PSV-702

检测原理：Senarmont（补偿法）/锐敏色法（感光色法）

外形尺寸：W280*D380*680MM

视野范围：最大176×132mm/最小6.9×5.2mm

光源： LED光源

电源： AC220V

构成： 应力仪主机、笔记本电脑(i7-8565U 256G Windows 7 32位)、专用CCD相机、调焦镜头、电缆线等

精度/标准偏差： 约±1.5nm（刻度罗盘旋转±0.5°）

分辨率： 约为1.5nm（刻度罗盘旋转0.5°）

重量： 15kg

规格要求：

1、偏光应力仪光场亮度≥120cd/m2

2、偏光应力仪偏振元件任何一点的偏振度大于等于百分之九十九

3、偏光应力仪构造：检偏镜和起偏镜之间分别置入1/4波片及全波片（波长为565nm），波片的慢轴与起偏镜的偏振平面成90度

4、检偏镜最上面有旋转角度的测量装置（刻度值为1度，最大测量范围为180度）

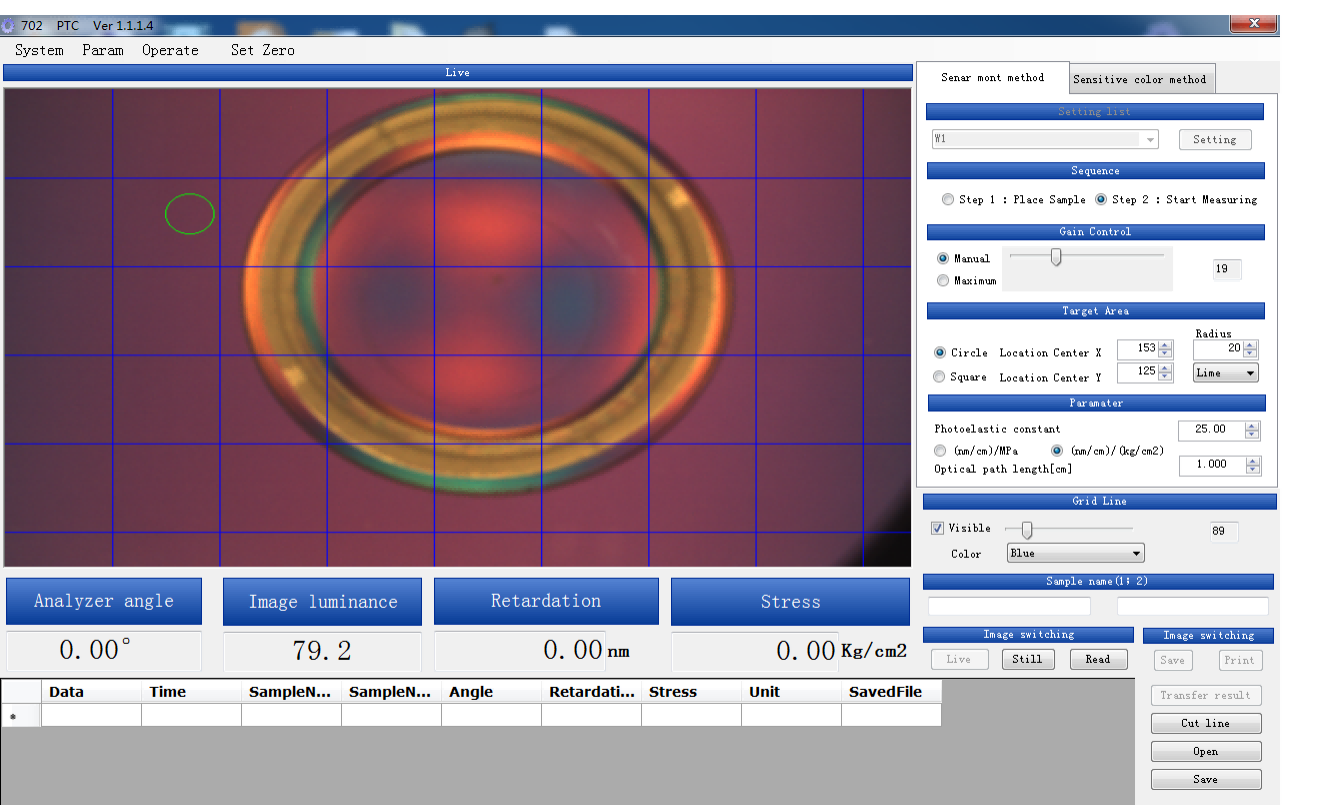

一、感光色法定性分析检测

  （根据样品上呈现出与机器底色不同的颜色，则可初步判定该位置存在应力）

二、Senarmont补偿法定量检测

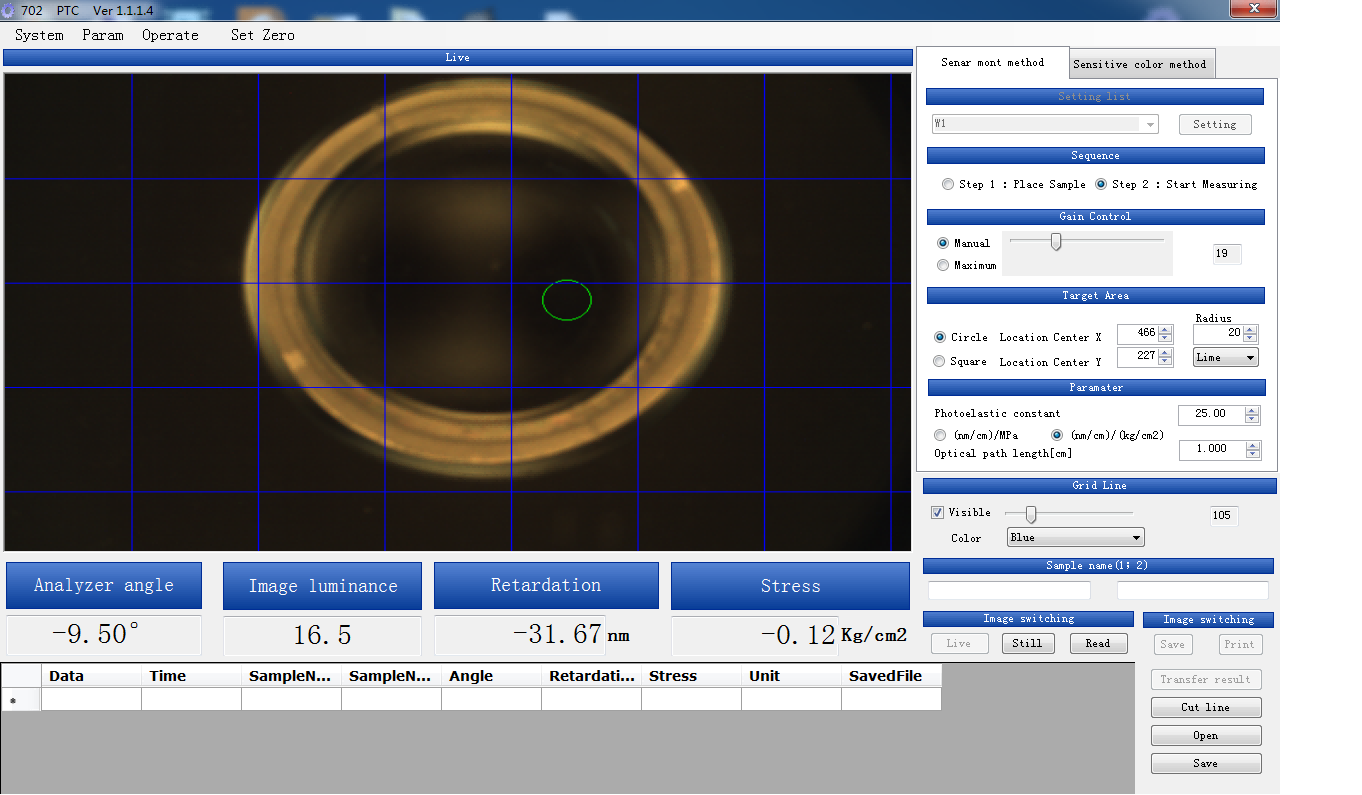

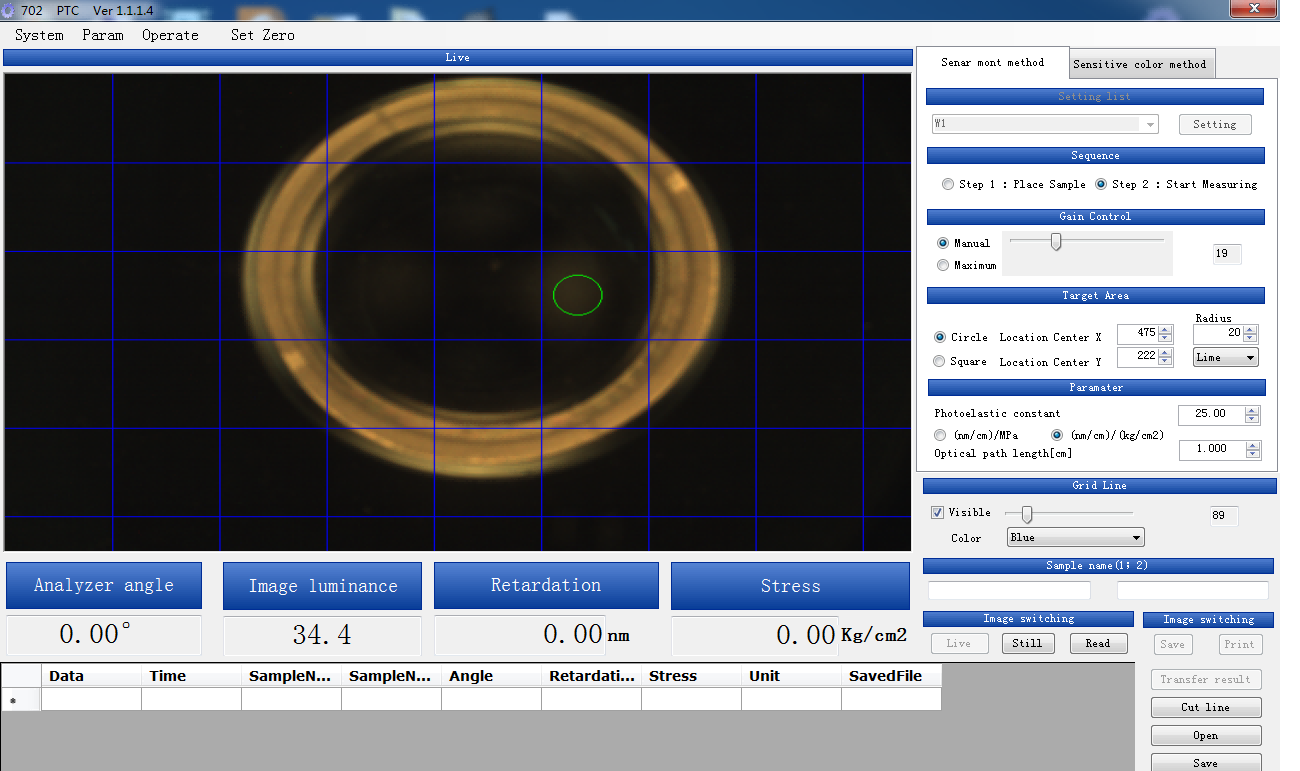

（根据一的初步判断，切换检测方法后，对存在应力部位进行精准测试，界面中34.4则是灰度值，通过手动旋转机器刻度盘，将该灰度值调到最小，如下图的灰度值16.5，同时左侧的刻度盘和实际手动旋转的度数一致，此时软件即自动算出应力数据结果31.67nm）

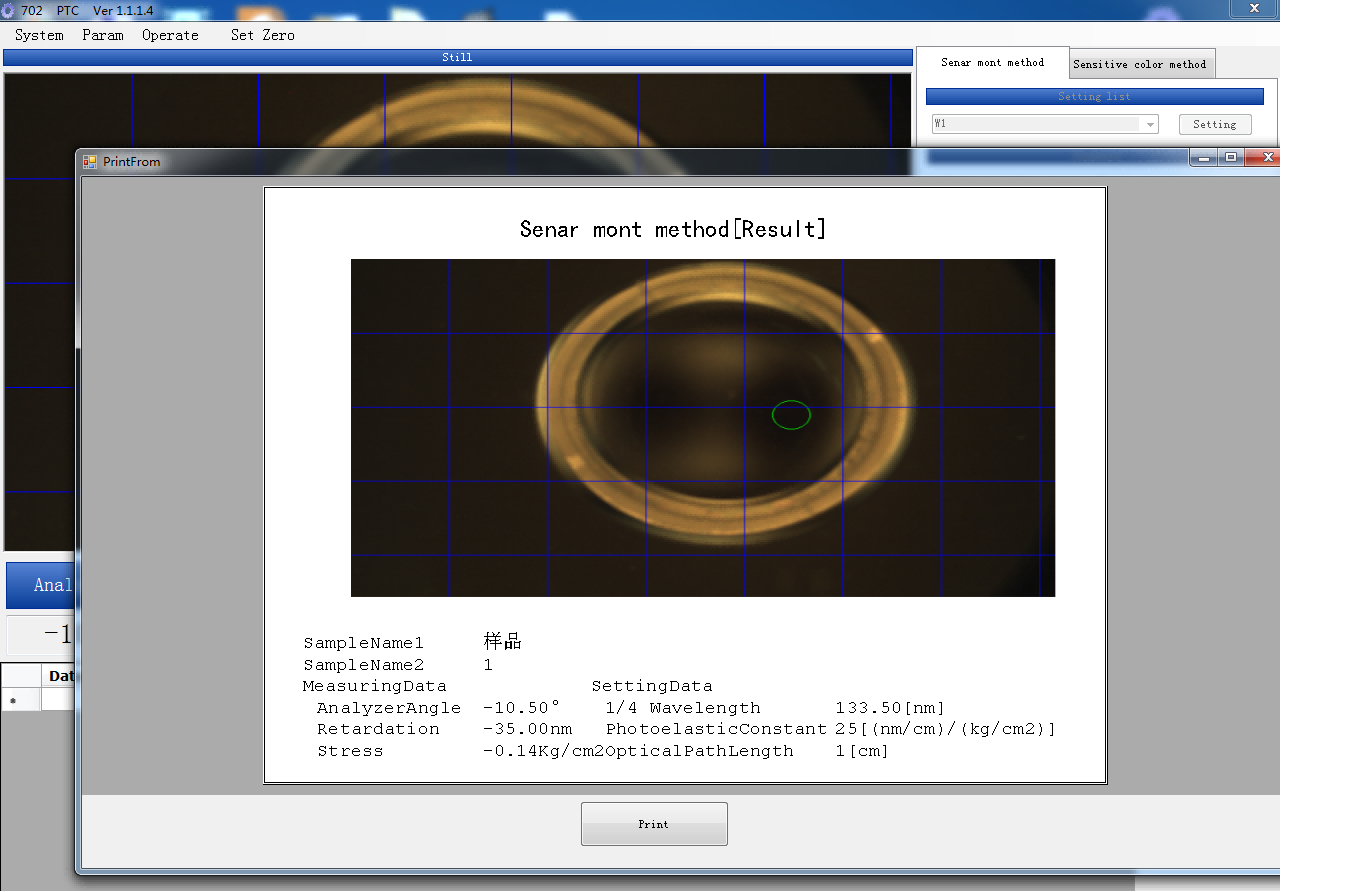

三，该数据可以通过软件界面右下角先命名后，然后依次点击按钮still--save--print  即可打出测试报告。
