偏光应力仪 PSV-413

适用范围：

适合于检测灯等有复杂构造的产品。

检测高密度的塑料产品，如隐形眼镜等。

检测光学晶体，如氟化钙等

参数

型号：PSV-413

尺寸：W280×D385×H390mm

重量：11Kg

测样有效长度 ：W200×D200mm

测量空间高度 ：max240mm

光源：暖白 LED 10W

电源 ：直流12V（带有220V适配器）

规格:

1、偏光应力仪光场亮度≥120cd/m2   （LED灯10W）

2、偏光应力仪偏振元件任何一点的偏振度大于等于百分之九十九

3、该款应力仪偏振场200*200mm

4、偏光应力仪构造：检偏镜和起偏镜之间分别置入1/4波片及全波片（波长为565nm），波片的慢轴与起偏镜的偏振平面成90度

5、检偏镜最上面有旋转角度的测量装置（刻度值为1度，最大测量范围为180度）

检测方法：

1. Sensitive-Color感光色方法检测

        感光色方法测量，整个视野呈微红-紫色，这种彩色分为被成为感光色。

放进样品，存在应力的部位呈绿-蓝色或橙黄-黄色。并确定应力性质是压力或张力。

不存在应力的样品部位则呈微红-紫色。

2. SenarmonMethod 补偿法

        Senarmont补偿法可以进行应力定量分析检测。打开电源，未放样品整个视野范围是黑褐色的，放入样品，不旋转检偏镜，观测出最亮点即为应力最大点。旋转检偏镜上的刻度盘，直至最亮点变成黑褐色，记录此时刻度盘旋转的角度及该点的厚度，即可用公式换算出应力值。

计算公式：应力＝光程差/(被测点的光路长 * 光弹系数)

          Mpa ＝ nm   /   [cm          * (nm/cm)/Mpa]

备注：光程差=刻度盘度数*3.14nm

被测点的光路长=被测样品的厚度（假如是平面的物品）

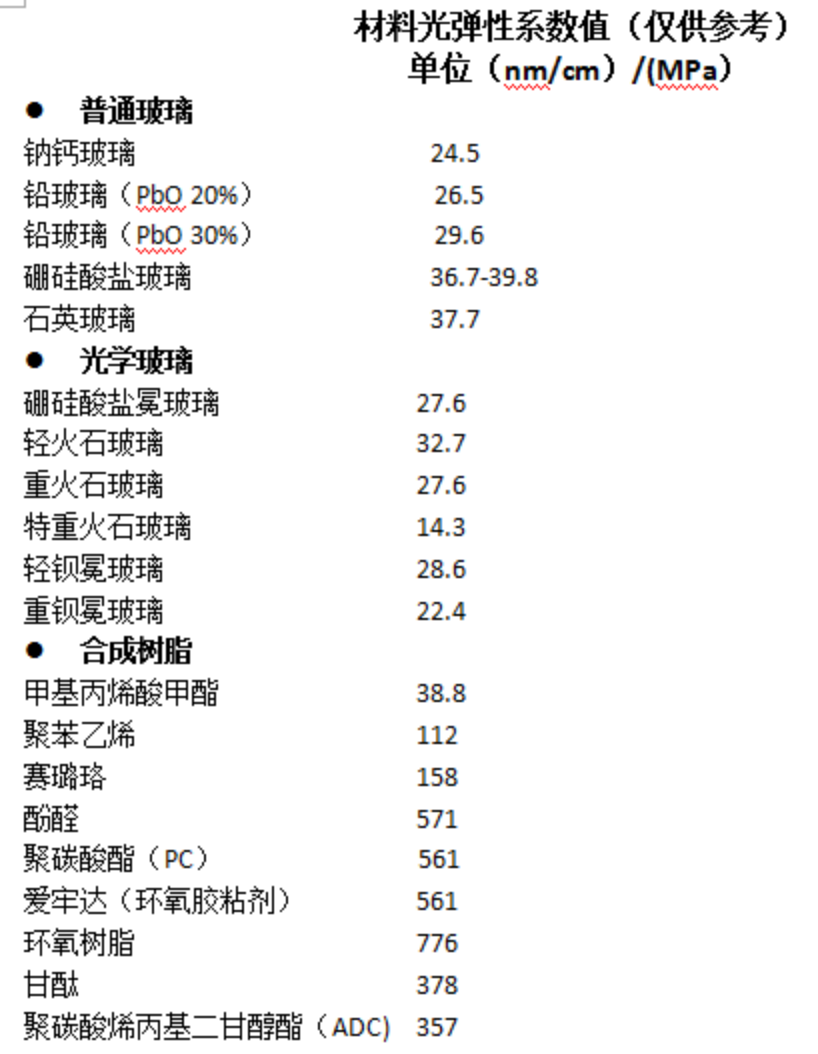

光弹系数见文末参考表。

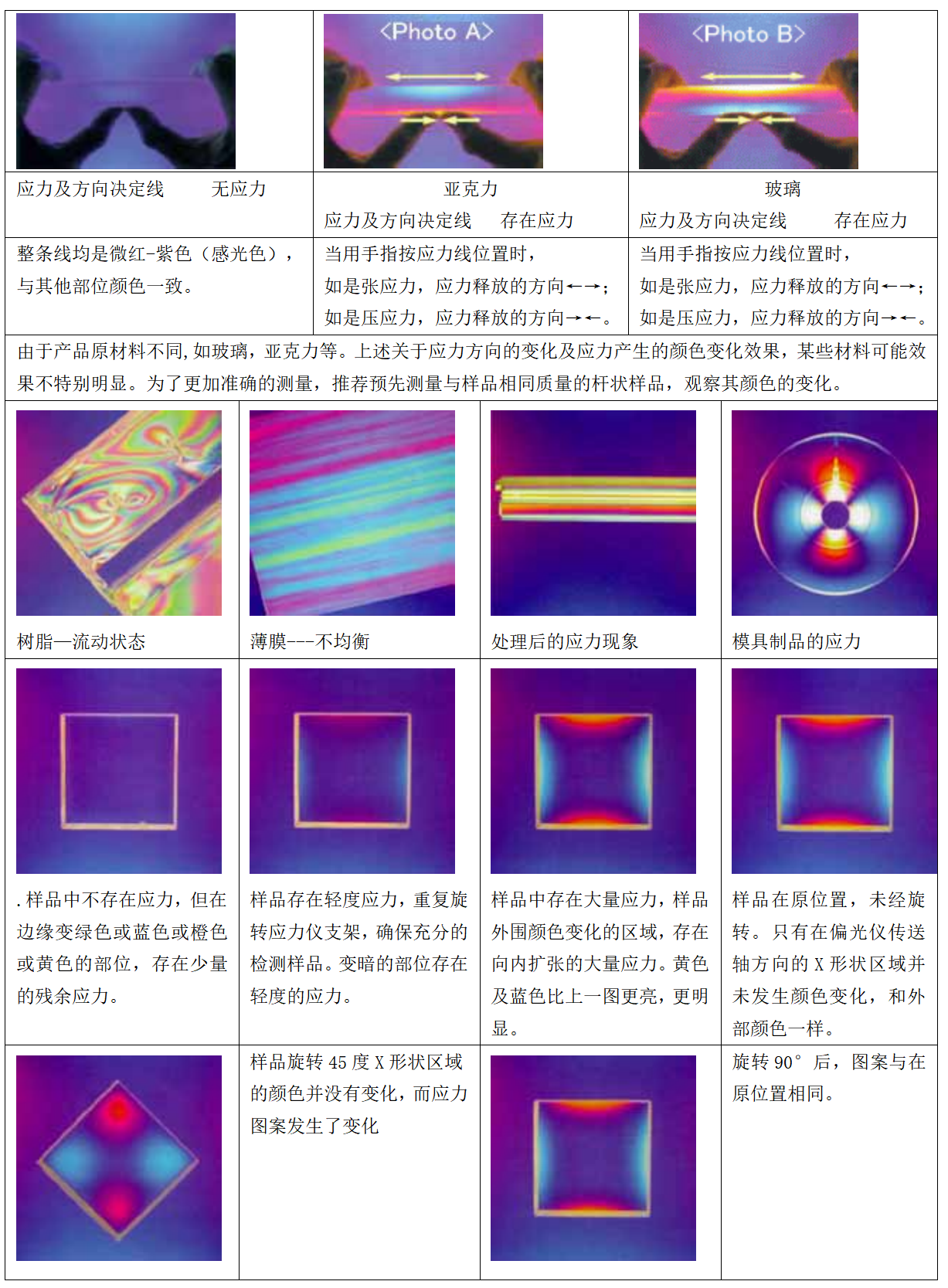

1. Sensitive-Color感光色方法检测

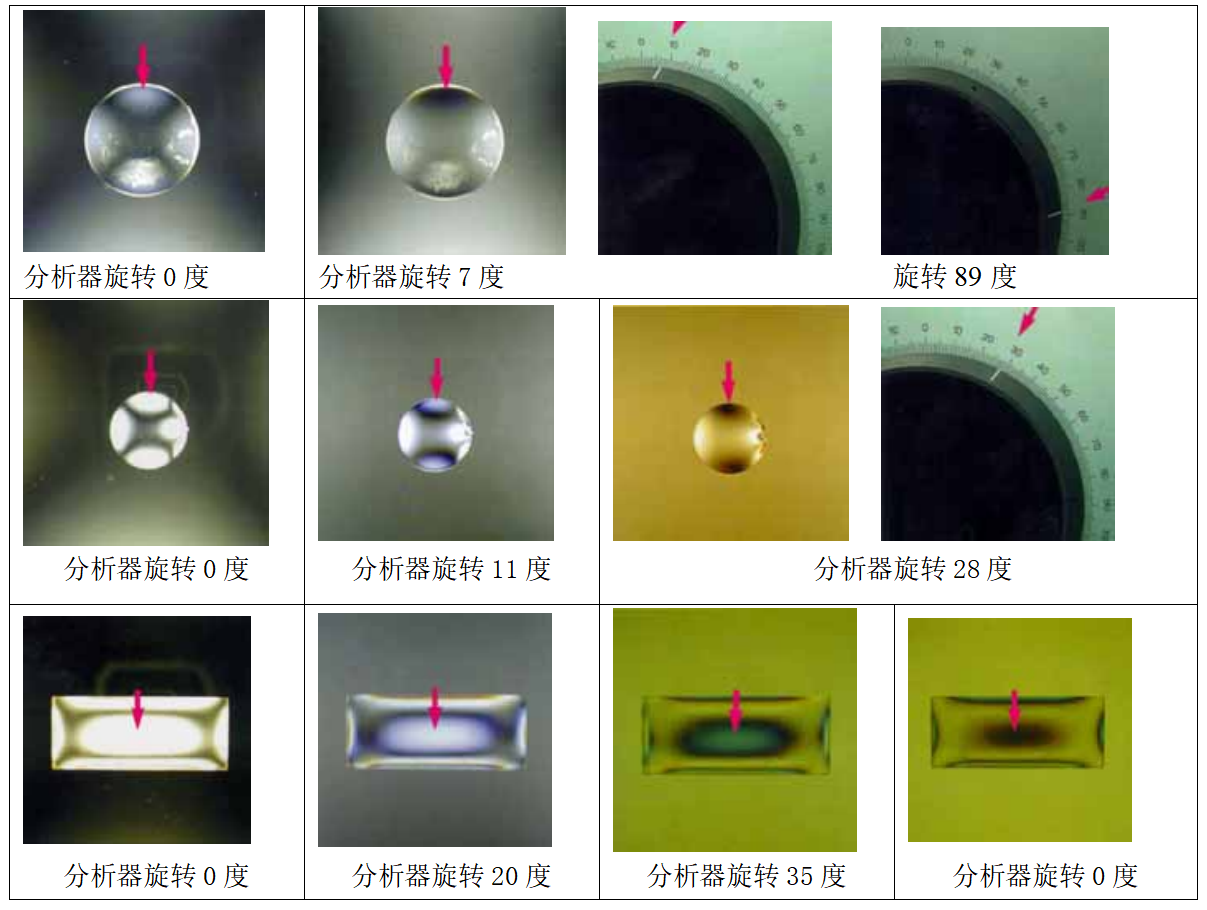

2. Senarmont补偿法检测
