手动款大尺寸定量应力分析仪PSV-413L

动款定量应力分析仪PSV-413L 的适用范围：

适合于检测灯等有复杂构造的产品。

检测高密度的塑料产品，如隐形眼镜等。

检测光学晶体，如氟化钙等

型号：PSV-413L

应力测量量程： 0-280nm

检测样品区域（起偏镜）： W400×D400mm

检偏镜： 内径78mm

测量空间高度( 可调）： Max 600mm

重量 ：28Kg

尺寸 ：W485×D584×H732mm

光源 ：暖白 LED 50W

电源 ：直流12V（带有AC/DC 转换器）

手动款定量应力分析仪PSV-413L的规格（满足国标GB/T15726-2021）:

1、偏光应力仪光场亮度≥120cd/m2   （LED灯10W）

2、偏光应力仪偏振元件任何一点的偏振度大于等于百分之九十九

3、该款应力仪偏振场400*400mm

4、构造：检偏镜和起偏镜之间分别置入1/4波片及全波片（波长为565nm），波片的慢轴与起偏镜偏振平面成90度

5、检偏镜上面有旋转角度的测量装置（刻度值为1度，测量范围为180度）

手动款定量应力分析仪PSV-413的检测方法：

1. Sensitive-Color感光色方法检测

感光色方法测量，整个视野呈微红-紫色，这种彩色分为被成为感光色。

放进样品，存在应力的部位呈绿-蓝色或橙黄-黄色。并确定应力性质是压力或张力。

不存在应力的样品部位则呈微红-紫色。

2. Senarmont Method 补偿法

        Senarmont补偿法可以进行应力定量分析检测。打开电源，未放样品整个视野范围是黑褐色的，放入样品，不旋转检偏镜，观测出亮点即为应力点。旋转检偏镜上的刻度盘，直至亮点变成黑褐色，记录此时刻度盘旋转的角度及该点的厚度，即可用公式换算出应力值。

计算公式：应力＝光程差/(被测点的光路长 * 光弹系数)

          Mpa ＝ nm   /   [cm * (nm/cm)/Mpa]

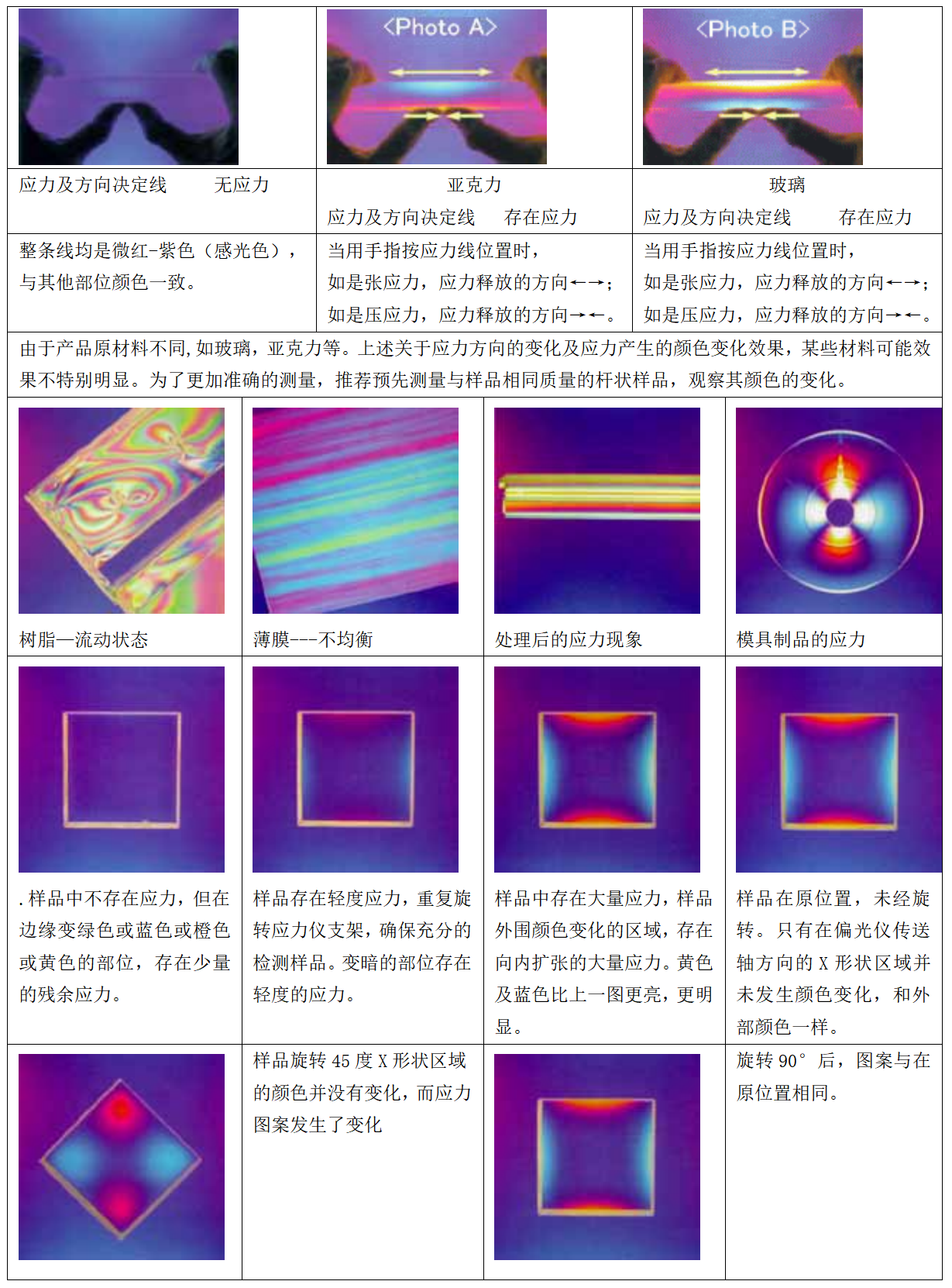

Sensitive-Color感光色方法检测

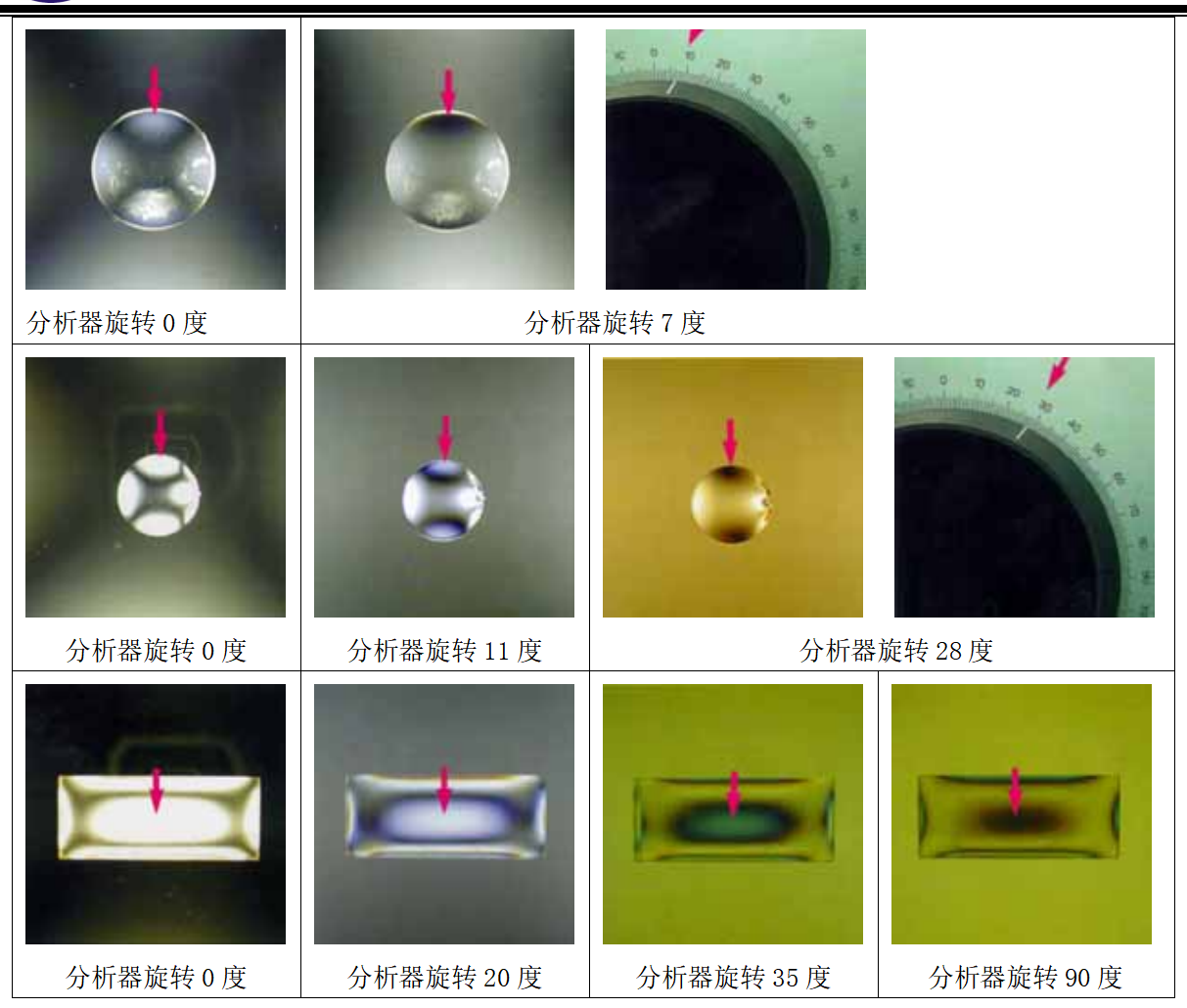

Senarmont补偿法检测
